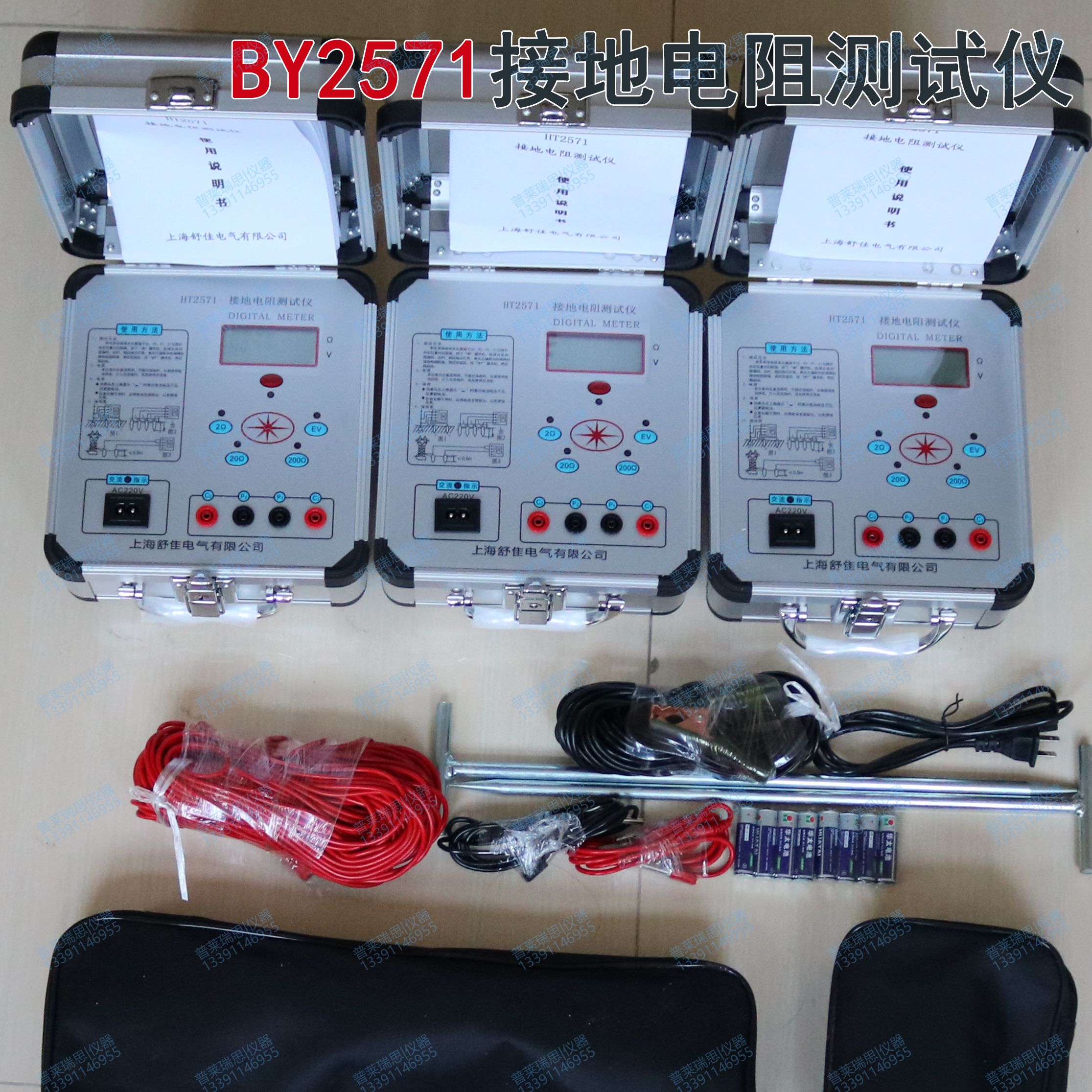

HT2571数显接地电阻测试仪说明书
一、产品简介
1、使用范围 本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值，本表还可测量土壤电阻率及地电压。 2、工作原理 工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检测送入表头显示。借助倍率开关可得到三个不同的量限：0 ～ 2Ω、0～20Ω、0～200Ω。 3、性能特点 本仪表与传统手摇式地阻仪相比，具有以下特 点： a、应用了DC/AC变换技术，集三端钮，四端钮测量方式为一体，使用电源可以交、直流两用。 b、采用锁相环同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。 c、摒弃了传统的人工手摇发电方式，不须人力作功。 d、不需人工调节平衡，一目了然的面板触膜键操作，LCD数字显示使得测量十分方便和讯速，消除了指针式仪表的视觉误差。 e、允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。 f、除测试接地电阻外，还可测试低压电阻值，土壤电阻率以及交流地电压。
二、技术指标
|
测量范围 |
恒流值 |
测量精度及误差 |
分辨率 |
辅助接地电阻 |
|
|
0～1.999Ω |
10mA(2Ω档) |
0～0.2Ω﹤±(3%+1d) |
0.001Ω |
FC:(2Ω) |
|
|
2～19.99Ω |
10mA(20Ω档) |
0.2～19.99Ω﹤±(1.8%+1d) |
0.01Ω |
20Ω档﹤12KΩ |
|
|
20～199.9Ω |
10mA(200Ω档) |
0.2～199.9Ω﹤±(1.5%+1d) |
0.1Ω |
200Ω档﹤10KΩ |
|
|
AC 0～199.9V |
±(10%±1d) |
1～20V≤±(3%+1d) |
0.01V |
误差﹤±5% |
|
|
地电压 |
电源 |
湿度 |
≤85%RH |
功耗 |
重量：约1.8Kg |
|
﹤5V工频有效值﹤±5% |
7.2～9VDC或AC220V |
温度 |
0～40℃ |
最大 ﹤2W |
体积(mm) 200×200×110 |
.JPG) |
.jpg) |
 |
.jpg) |

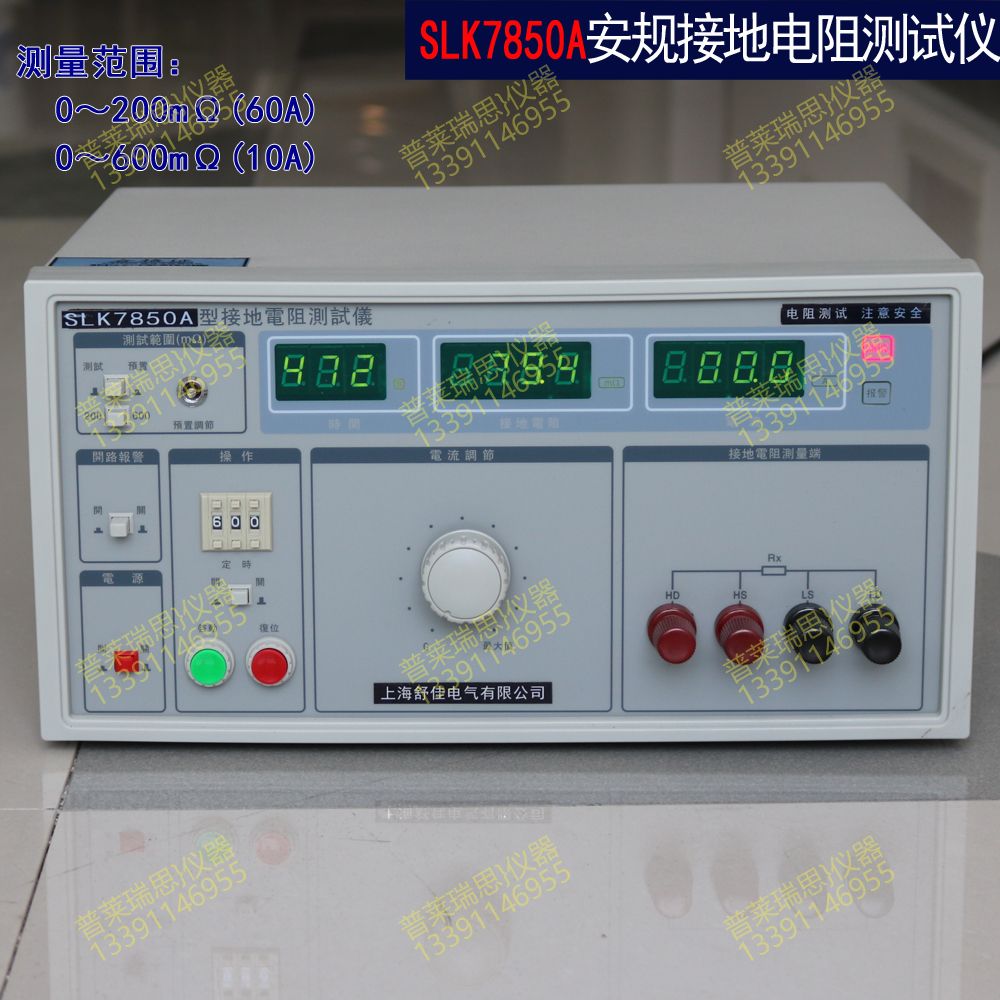

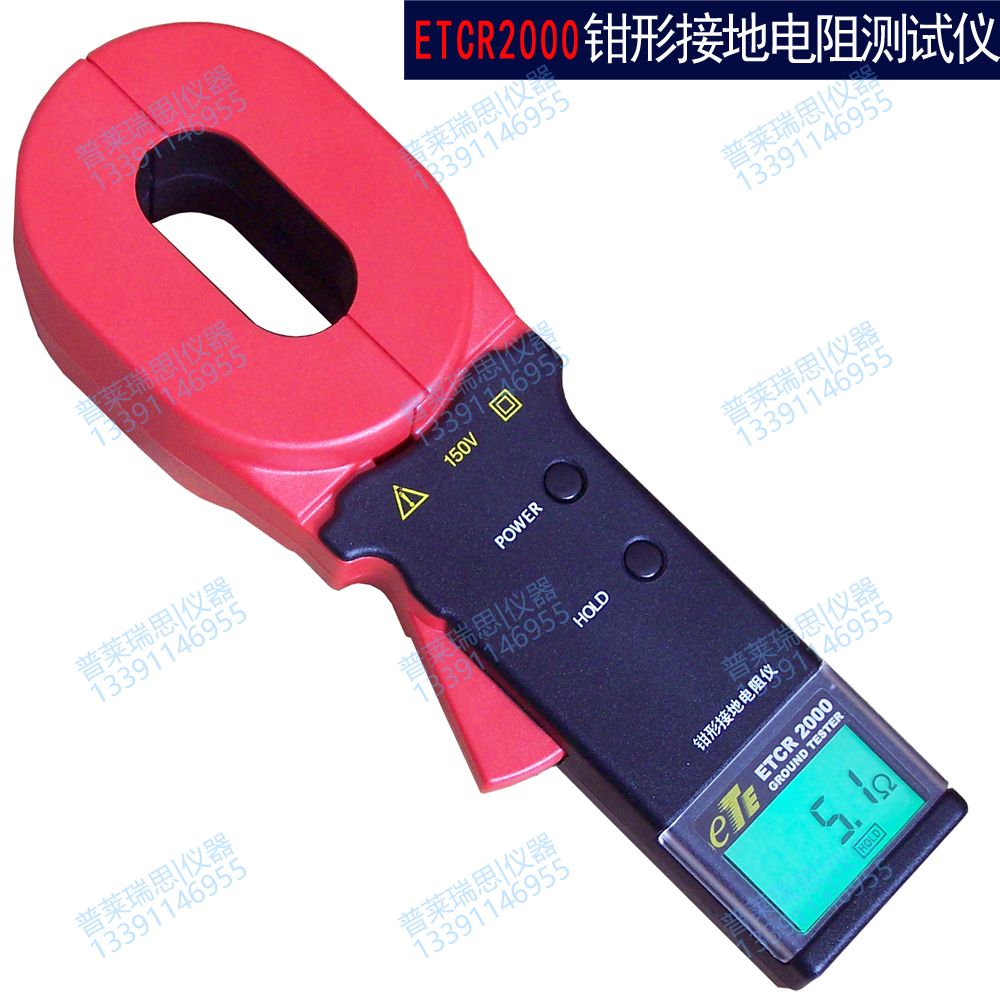

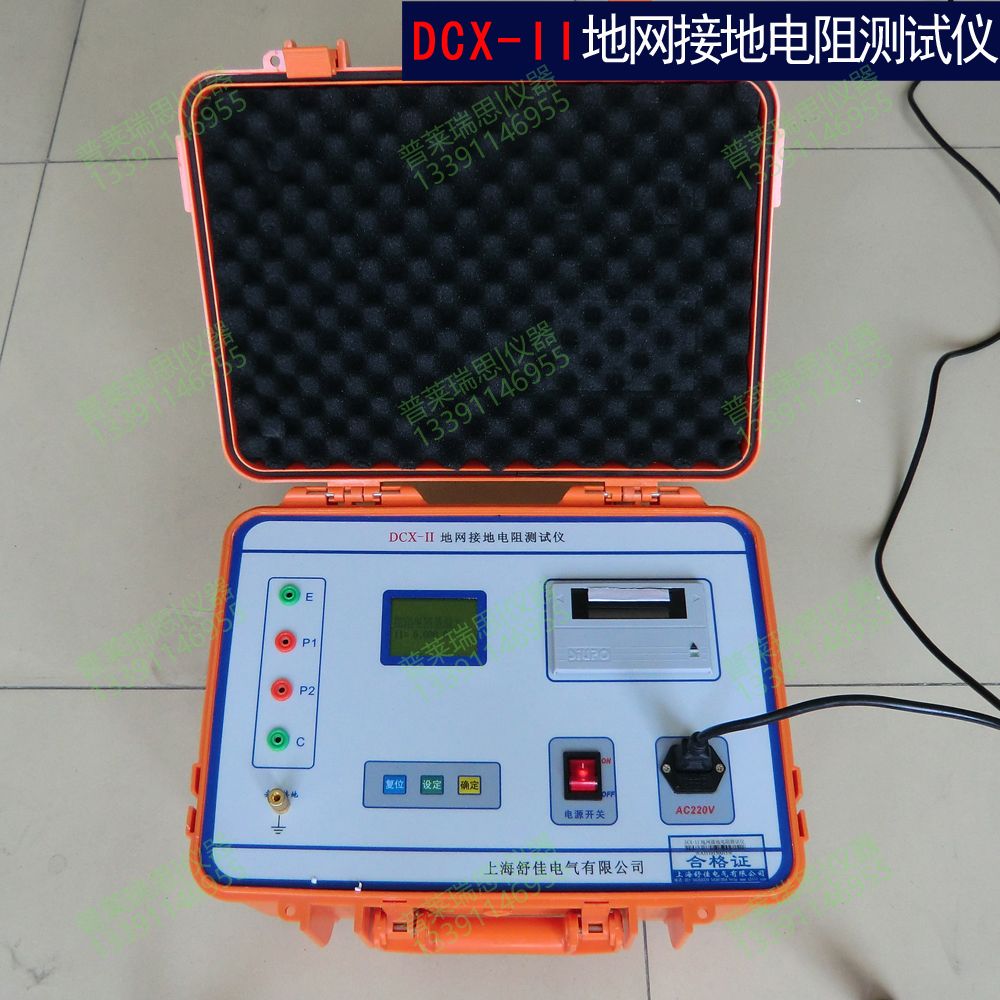

| HT2571接地电阻测试仪 | DCX-II大地网接地电阻测试仪 | SLK7850A接地电阻测试仪 | ETCR2000钳形接地电阻测试仪 |
| 电力、邮电、铁路、石油、化工、通信、矿山等测多种装置接地电阻及测量低电阻的导体阻值,也可测量土壤电阻率及地电压,交直流两用,0～200Ω/10mA,三档不同的量限测量:0～2Ω、0～20Ω、0～200Ω | 测试各类接地装置的工频接地阻抗、接触电压、跨步电压能力、转移电位、场区地表电位梯度等电参数、土壤电阻率阻抗测量0～30Ω(0.001Ω),有抗地15V电压干扰,输出电流：0～3.0A/100V | 测电气内部的各处外露可导部分与电气设备的总接地端子之间加上电流测(接触)电阻。测量范围:0～200mΩ(60A)±5%,0～600mΩ(10A)±5%,≤12V AC是按照 GB﹑IEC﹑ISO﹑BS﹑UL等国际国内的安全标准而设计 | 电力、防雷、光伏、机房、铁塔、充电桩，无需打地桩、不用断开,在线直接测,单人快检,适合接地网批量巡检,声光超限报警、数据存储,大屏读数,抗干扰强,电力铁塔、防雷工程、配电巡 |
 |
 |
 |
 |

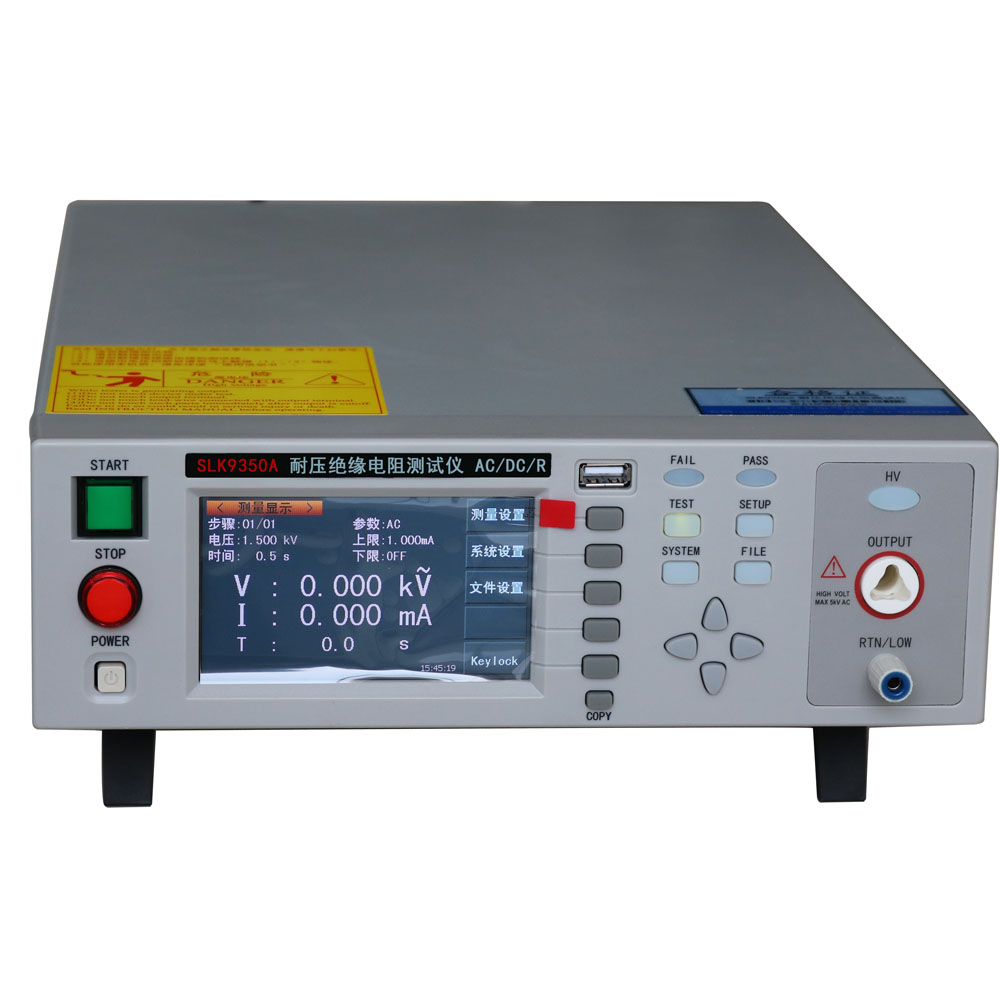

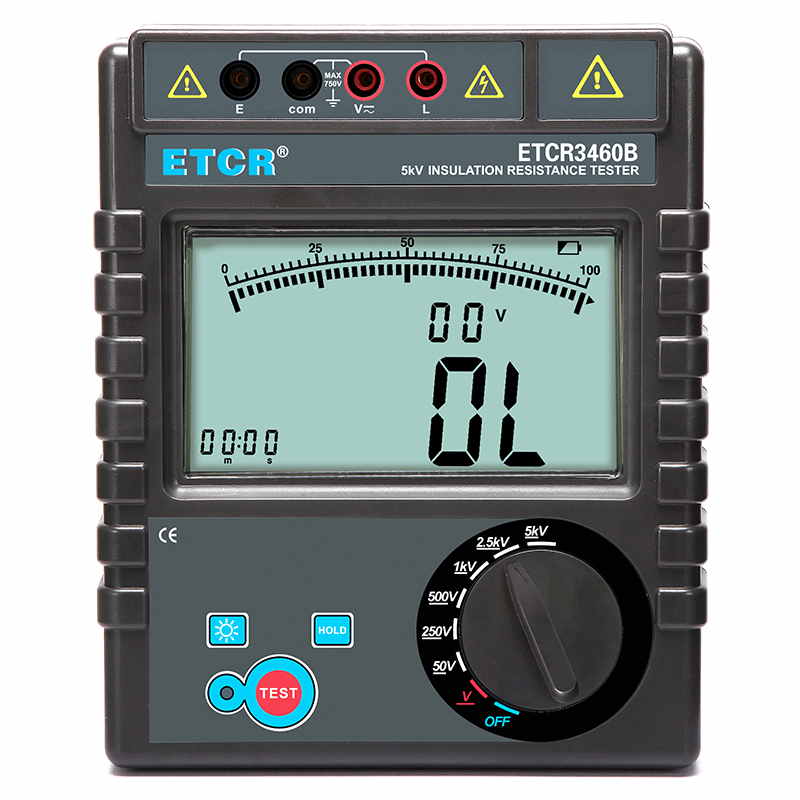

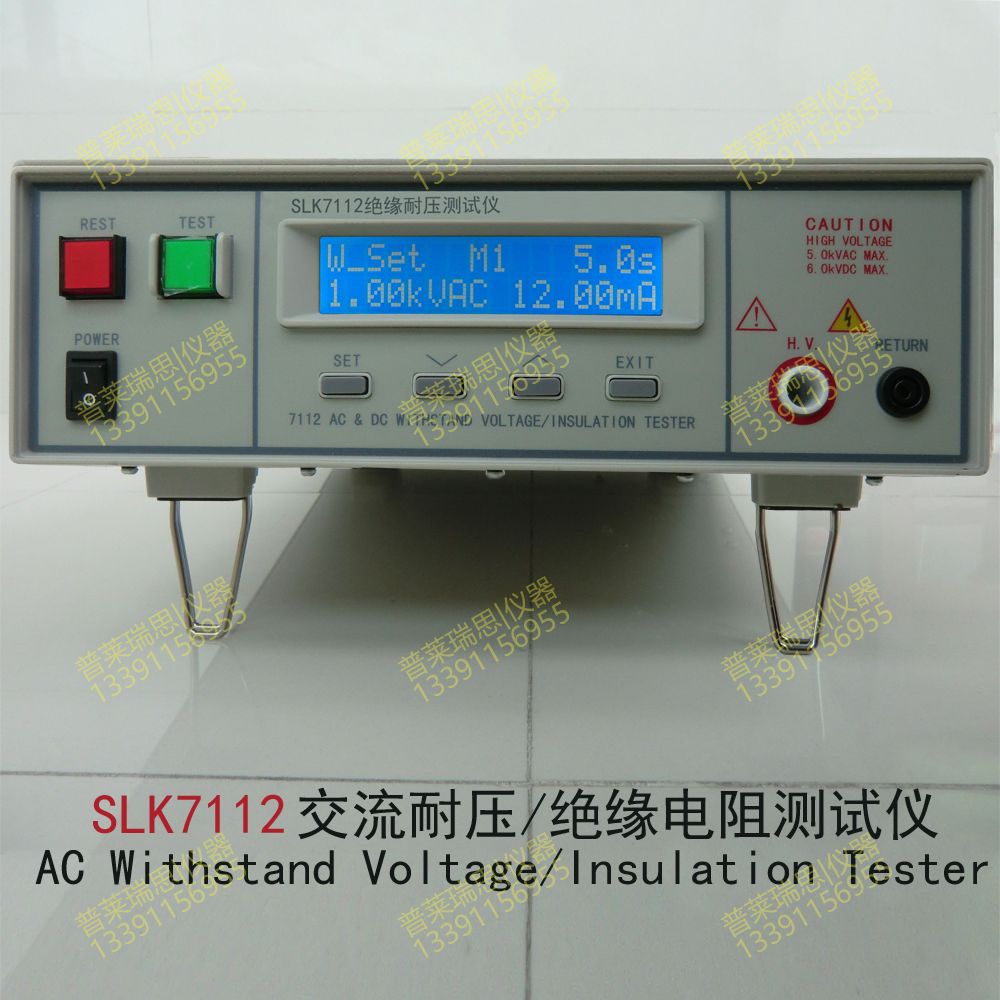

| ETCRR3460B绝缘电阻表阻 | SLK9350A/60A绝缘电阻电阻测试仪 | SLK7112交流耐压绝缘电阻测试仪 | |
|
