DY4100数字式接地电阻测试仪使用测量方法

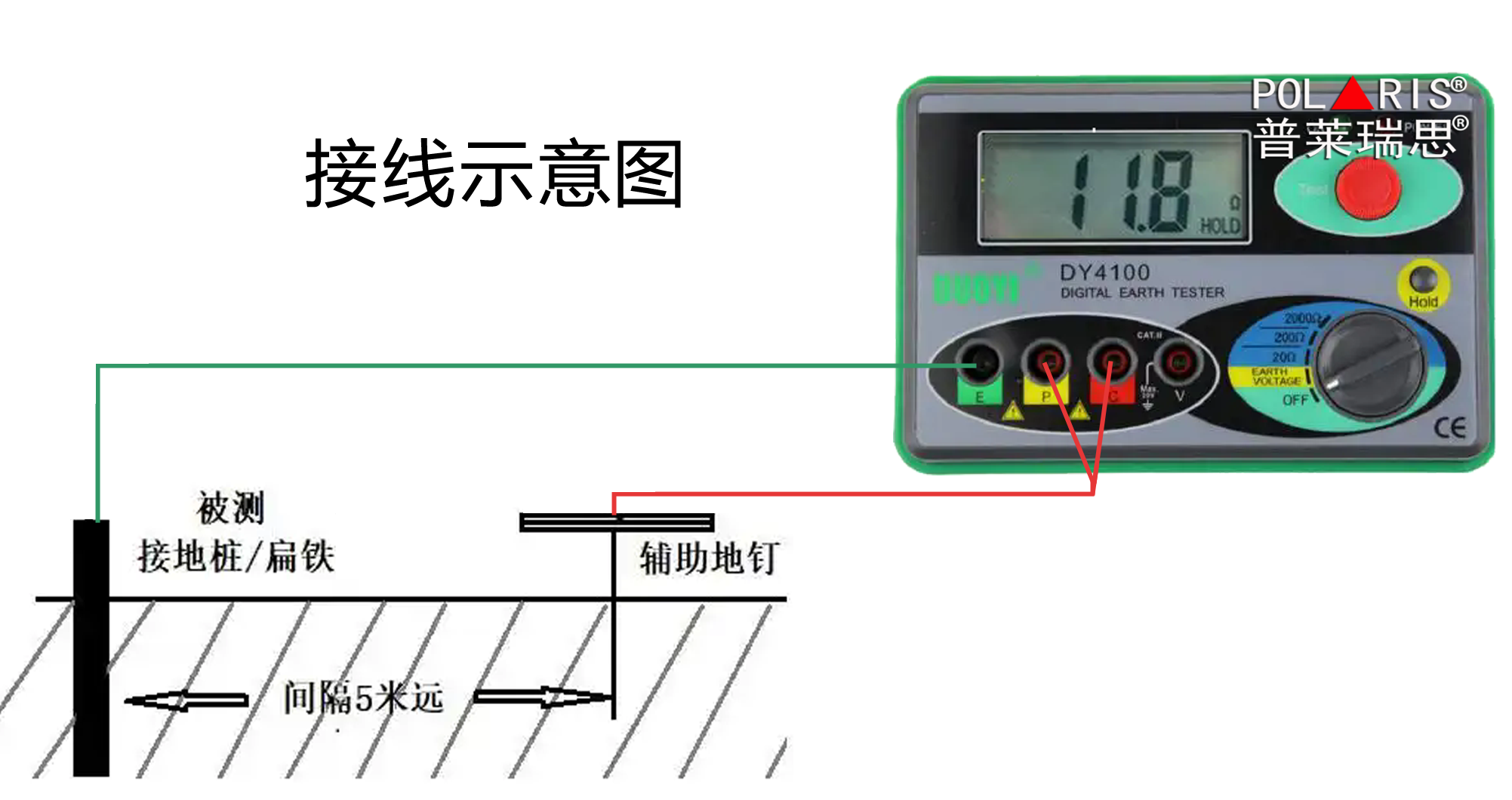

接地电阻二线法测量步骤
1、找出一套简易测试线，一根红色两插头线和一根短绿线；
2、找出一根辅助地钉，距离被测接地桩/扁铁约五米远整根打下去；
3、绿线插头接仪器E孔（绿色孔），夹子夹需测的接地桩或引上的地线上；
4、红线两个插头分别接P/C孔（不用区分），夹子端夹在辅助地钉上；
5、仪器开机，转到2或20档，再长按住红色按钮即可测量，显示的数值就是接地电阻值；
注意事项
1、显示OL代表超量程，要检测线是否接触良好，同时切换更大档位，例如2档可以换到20档或200；
2、条件允许可以自备用1.5-2米长钢筋角铁当辅助钉，测量效果更好；
3、土壤干燥或辅助钉打不深，测量显示OL时可以在辅助钉位置浇水再测量；
操作说明
1）测试线的连接

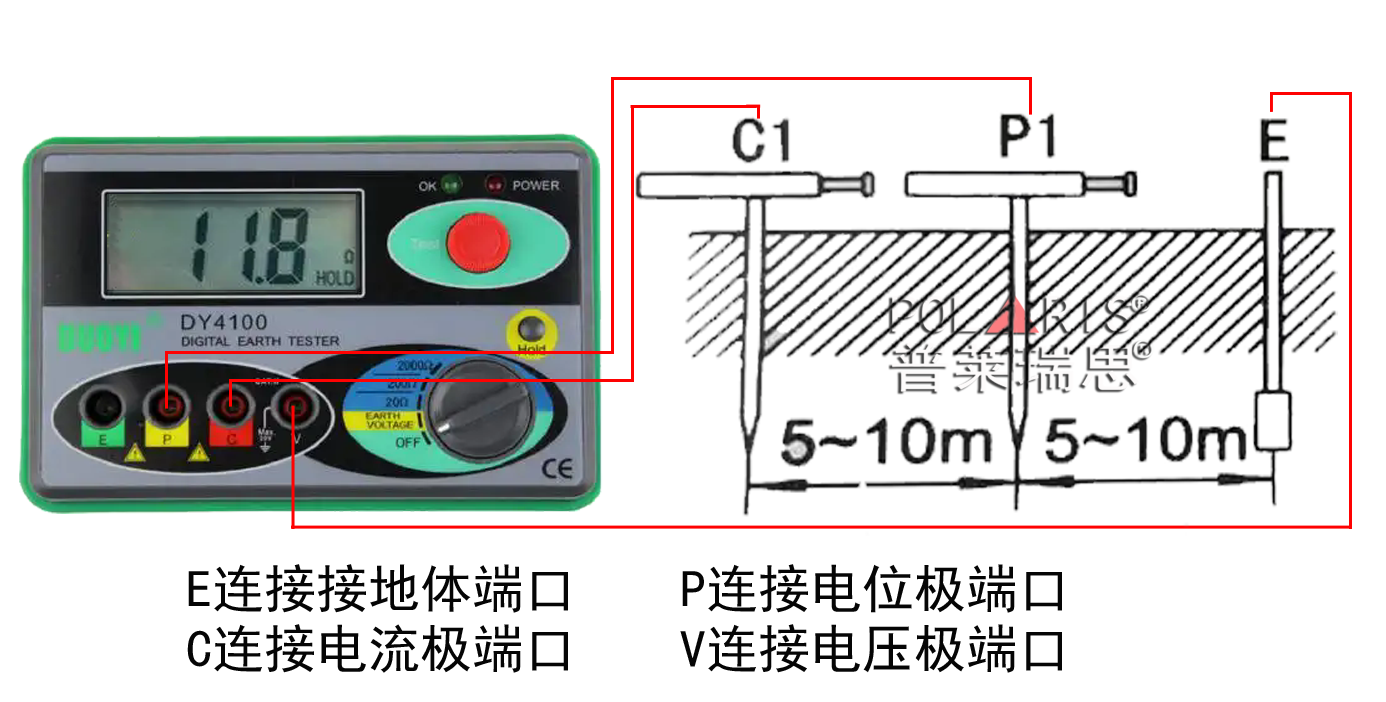

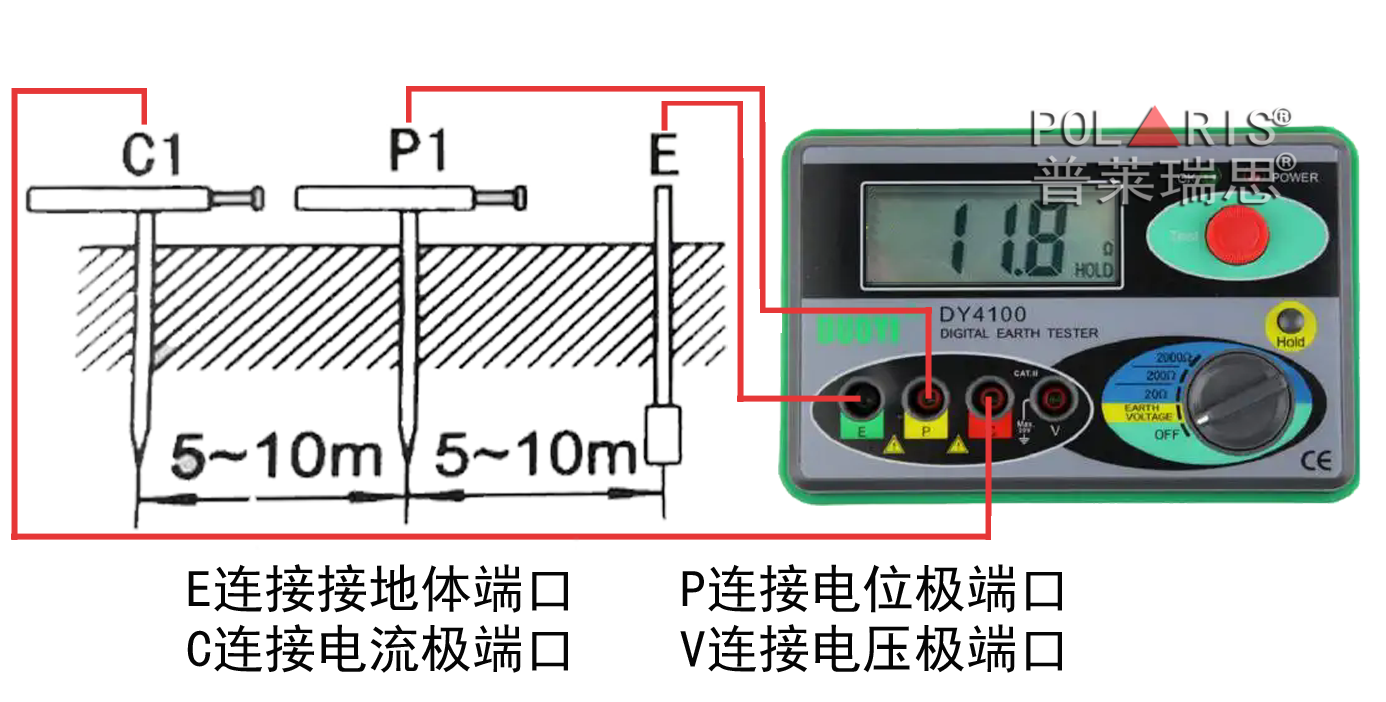

如下图1将辅助接地棒P1 及C1以直线相距被测接地物间隔5至10米处打入地下，连接绿色线至仪器端子E，黄色导线至端子P及红色导线至端子C。
注：请将辅助接地棒插在含水量高的士地上，遇干地，砂地或含碎石地时，须加水以保持接地棒打入处的潮湿。遇水泥地时将接地棒平放加水，并将湿毛巾等覆于接地棒上再测量。
2）工作电源及连线检测
按下 “Test /Stop”测试键如果“POWER〞灯不亮，说明1.5v电池不足，请即更换。“OK”灯亮说明导线与E和C端子的连按状况良好，且辅助按地的按地电阻在容许范围内。如果灯不亮，检测一下与E和C端子连接的导线或通过改变地杆的位置，或用水将地弄湿来降低辅助按地电阻至一个适当水平，可短接红色和绿色导线端头上弹簧夹来检测其是否存在断裂的情况。

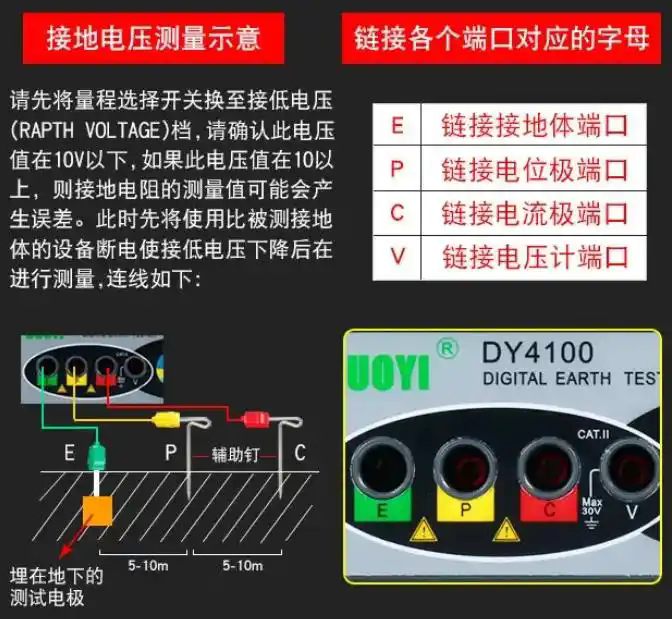

3）接地电压的测量
如下图2请先将量程选择开关换至接地电压 (EARTH VOLTAGE) 档，请确认此电压值必须在10v以下，如果此电压值在10v以上，则接地电阻的测量值可能会产生误差，此时先将使用比被测接地体的设备断电使接地电压下降后再进行测量。
4） 接地电阻测量
首先从2000Ω档开始请按下“Test/Stop”键不松手，若显示值过小，再依200Ω/20Ω档的顺序切换，此时的显示值即为被测接地电阻值。
注意：接线时确保连线各自分开，在测试导线互相缠绕，接虚的状态下测试，将会产生相互感应，影响读数，辅助接地阻抗太大，显示值将产生误差，确保将辅助接地棒P和C打入潮湿的土地中，确保各连接部分完全接触。

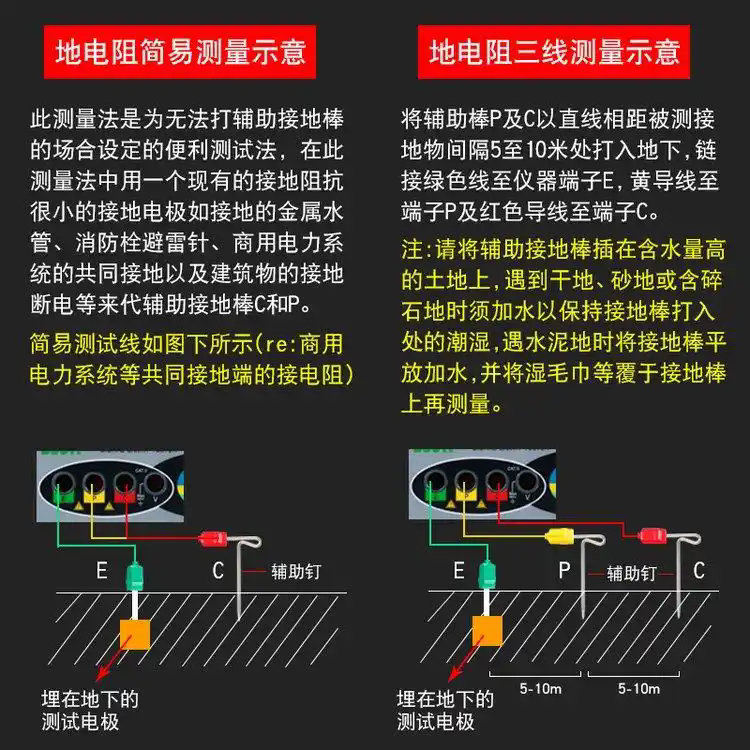

简易接地电阻测量法(二线测量法）
此测量法是为无法打辅助接地棒的场合设定的便利测试法，在此测量法中，用一个现有的接地阻抗很小的接地电极，如金属水管、商用电力系统的共用接地以及建筑物的接地端点等来代辅助接地棒C及P。
危险：当使用商用电子系统接地法测时，请小心电击，请勿用本仪器测量电源电压。
1）测试线的连接

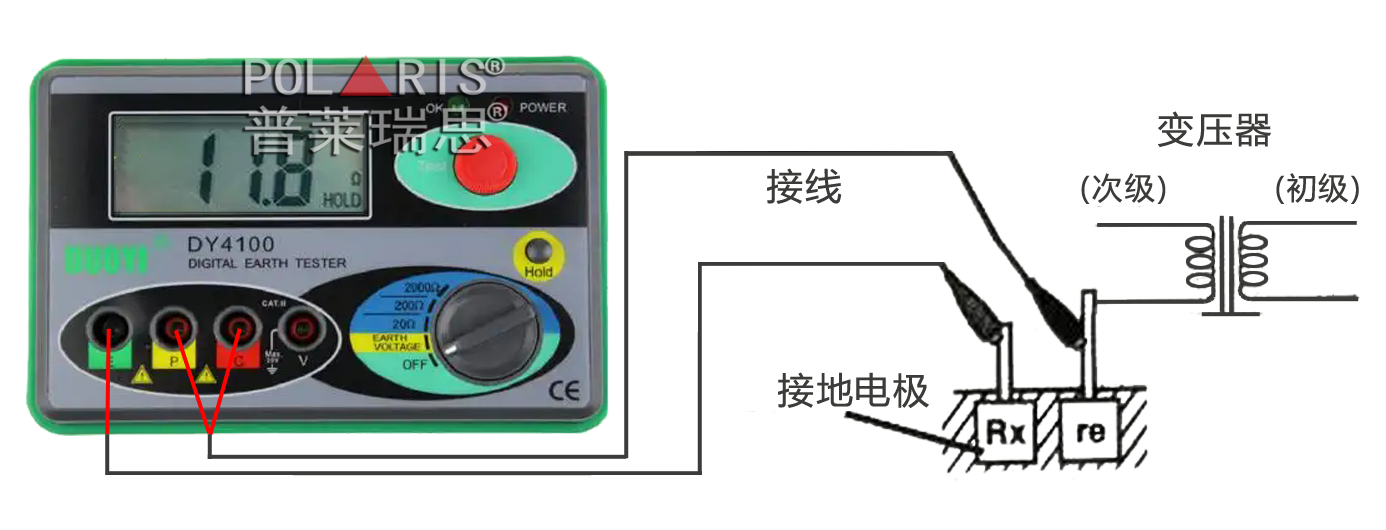

请用简易测试线按照下图方式接线
危险：当使用商用电子系统接地法测时，请小心电击，请勿用本仪器测量电源电压。
2）接地电压的测量
请先将量程选择开关换至接地电压 (EARTH VOLRAGE) 档，请确认此电压值必须在10V以下，如果此电压值在10v以上，则接地电阻的测量值可能会产生误差，此时先将使用比被测接地体的设备断电使接地电压下降后再进行测量。
3）接地电阻测量
首先从2000Ω档开始，请按下“Test/stop”键，“OK”工作指示LED亮起表示正在测试中。若显示值太小时再换至200Ω/20Ω档再进行测量。此时所显示的值即是测地体的接地电阻值。
•测量电流为约2mA，所以即使是接有漏电断路器，也不会使断路器动作。
•真正的接地电 阻值Rx须经以下公式计算：RX=RE-re
re：商用电力系统等共同接地端的接地电阻
操作使用时注意事项
I）测试时，必须按住测试键不能松手!待读数稳定并读取数值后才能放手。
2） 测试前,要将被测的接地铁板用锉刀处理一下,测试线夹夹在处理。如果测试时“OK〞指示灯不亮,说明接触电阻太大铁板没有处理好或连接有断开的地方，请检查导线是否导通。
3）直接读取数值,显示值即为被测的接地电阻。
接地电阻测试要求：
a、交流工作接地，接地电阻不应大于4Ω；
b、安全工作接地，接地电阻不应大于4Ω；
c、直流工作接地，接地电阻应按计算机系统具体要求决定；
d、防雷保护地的接地电阻不应大于10Ω；
e、对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω；
